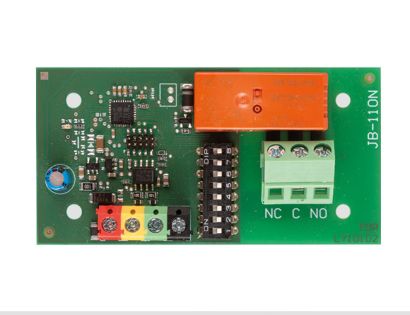

Jablotron JB-110N BUS output Relais module PG (max 8A, 250V AC / 24V DC)

De Jablotron JB-110N BUS relais module is ontworpen om een wisselbare relais (max 8A, 250V AC / 24V DC) met een NO of NC instelling beschikbaar te stellen.

De module wordt gevoed via de busaansluiting.

Beschikbaarheid: Op voorraad
SKU
JB-110N

De JB-110N bus stroom output module PG is ontworpen om een wisselbare relais (max 8A, 250V AC / 24V DC) met een NO of NC instelling beschikbaar te stellen. Een gepaste PG output wordt bestuurd via DIP schakelaars (bestuurd 1 van de 32 verschillende DIP schakelaars)
De module communiceert en wordt gevoed door middel van de busaansluiting op de centrale. De JB-110N kan in de JA-190PL behuizing worden geïnstalleerd. Deze module bezet geen extra plaats in het zone bestand.


Specificaties Jablotron JB-110N

Power 12V bus (9 ... 15V)
Current consumption during backup (relay open / closed) 5 mA / 45 mA
Current consumption for choice of cable 45 mA
Relay contact:
 - Maximum switching voltage 250V AC / 24V DC
 - Resistive load (PF = 1) max.16A
 - Inductive, capacitive load (PF = 0.4) max 8A
Minimum DC switching power 0.5W
Protection Class II
Dimensions 70 x 38 x 20 mm
Classification grade 2 according to EN 50131-1, EN 50131-3
Environment EN 50131-1. general indoor
Operating temperature range -10 to + 40 ° C
Complies with EN 50130-4, EN 55022, EN 60950-1
Blog Artikelen (1)

Product Vragen

Met de 110n kan ik dus 12v leveren aan een apparaat vanaf het alarmsysteem, en deze 12v (en dus het apparaat) uitschakelen van zodra het alarm ingeschakeld is ?
Question by: bjorn on 11 nov. 2015 21:46
Correct, de voeding kan via de BUS vanuit de centrale plaatsvinden. Over het algemeen raden wij aan te voeden vanuit een aparte adapter.

De JA-110N krijgt een PG plaats/nummer toegewezen in het systeem, deze kan dan middels FLink worden geconfigureerd waarbij een NO of NC reactie kan worden gegeven o.b.v. de status waarin de centrale zich bevindt (voor u dus: armed).

MvG
Answer by: Correct on 12 nov. 2015 23:12
