Jablotron 100

Jablotron 100 Overzicht - Klik door naar uw keuze...

* = standaard componenten van een Jablotron 100 basispakket. Selecteer een component voor de product pagina.

U kunt een OFFERTE aanvragen via de 'MIJN OFFERTE' module. Selecteer uw producten middels de oranje 'In Offertewagen' button.

De Jablotron 100 centrale

Onderstaande tabel geeft een vergelijking van de Jablotron 100 controle panelen: de JA-102KRY , JA-103KRY en de JA-107KRY.

Met de modulaire structuur bent u altijd in staat om uw eigen ideale alarmsysteem samen te stellen, te wijzigen en te configureren.

Mercury
JA-103KRY Controle Panelen
JA-107KRY
868 MHz 868MHz Communicatie protocol 868MHz
31 50 Aantal zones - draadloos of BUS 230
32 50 Aantal gebruikers 600
4 8 Aantal secties 15
4 32 Aantal programmeerbare outputs (PG) 128
0 20 Aantal onafhankelijke kalenders 64
8 8 Aantal gebruikers voor sms berichten 50
258x214x77 258x214x77 Afmetingen in mm 360x300x105
JA-191Y Lite JA-194Y module GSM / GPRS module JA-194Y module
Ja Ja LAN module Ja
Ja Ja MyJablotron App Ja


Het Jablotron 100 alarmsysteem, een impressie

Enkele Jablotron 100 speerpunten

Jablotron 100 prijzen

De fabrikant van het Jablotron beveiligingssysteem heeft als regel dat een Jablotron 100 prijs niet op internet mag worden gezet. Zo willen zij ervoor zorgen dat deze professionele alarm producten alleen door erkende beveiligingsbedrijven worden geleverd. Credex is zowel erkend door Jablotron als door de VEB. Wilt u een Jablotron 100 alarmsysteem kopen en bent u benieuwd naar de prijs? Vraag dan via deze website gemakkelijk en snel een offerte op!

Modulaire opbouw

De modulaire opbouw van de Jablotron 100 maakt het mogelijk voor gebruikers om een systeem te creëren op maat van het object, en met de functies die aansluiten op uw wensen. Mochten uw wensen wijzigen dan is dit makkelijk aan te passen met de vele configuratie-mogelijkheden die een Jablotron alarminstallatie te bieden heeft.

Jablotron domotica

Een Jablotron 100 centrale is bij uitstek geschikt om te gebruiken voor domotica. Een voorbeeld hiervan is de speciaal ontwikkelde SmartHub. Maar ook andere toepassingen zijn mogelijk. Kijk hiervoor naar onze artikelen in de Blog.

Jablotron 100 Bedieningspaneel

Een structureel element van het alarmsysteem welke dient voor bediening, gebruikersidentificatie en de status van het systeem. De eenvoudigste versie bevat alleen een radio frequentie identificatie (RFID) chip scanner. Een versie met toetsen, met en zonder een LCD scherm is ook beschikbaar. Jablotron biedt de bedienpanelen als bus/bedraad-gevoede en draadloze versies.

Controle segmenten

Een structureel element van het bedienpaneel is het controle segment op het bedienpaneel. Ieder controle segment heeft 2 knoppen (groen = uit, rood = aan). Het is mogelijk een bedienpaneel zo te maken dat deze voldoet aan de functionele eisen door het toevoegen van de benodigde segmenten (maximaal 20 stuks). De geïnstalleerde segmenten laten de gebruiker duidelijk zien welke functies van het Jablotron 100 systeem geactiveerd zijn. Deze functies zijn eenvoudig te programmeren in het menu, en natuurlijk staan wij u terzijde met de MyCredex Support service.

Nood-Oproep communicatie segment

Men kan een (nood-) oproep communicatie functie toevoegen aan het Jablotron 100 bedienpaneel. Door op de knop van het segment te drukken, kan men een telefoonnummer bellen welke is opgeslagen in het systeem of gebeld worden door een meldkamer. Een controle segment wordt aangesloten op het bedienpaneel, er kunnen maximaal 20 controle segmenten worden gemonteerd.

Alarm detectie

Wilt u een Jablotron 100 alarminstallatie kopen? Dan bent u verzekerd van een extra stukje veiligheid. Het Jablotron 100 alarmsysteem is namelijk in staat om te reageren op inbraak, brand, koolmonoxide, gaslekken of waterdetectie. Het is ook mogelijk om andere gevaren (beweging in de tuin, manipulatie van een bewaakt item, etc.) te detecteren door het gebruik van de juiste componenten. Er zijn opties die het aantal valse meldingen verminderen. Het is bijvoorbeeld mogelijk om in te stellen dat kritieke detectoren dienen bevestigd (confirmed) te worden door een andere detector, of een bepaalde detector moeten meerdere malen geactiveerd worden.

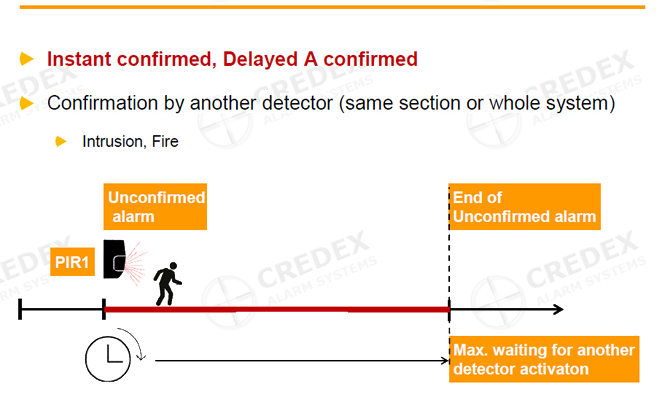

    Figuur 1. Nieuwe alarm reacties - 'oneigenlijke' (vals) alarm preventie:jablotron 100 alarm

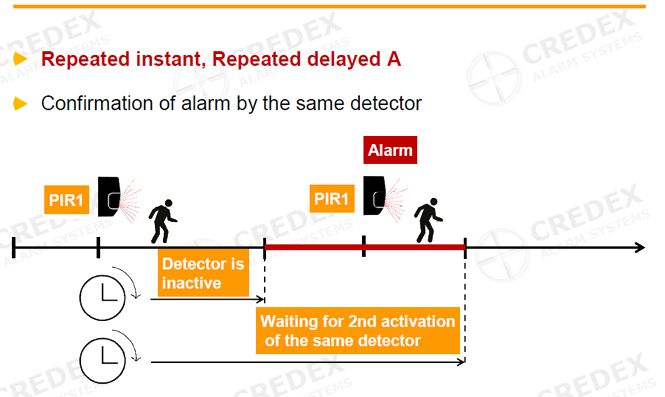

     Figuur 2. Nieuwe alarm reacties - 'oneigenlijke' (vals-) alarm preventie:jablotron 100 alarm

Visuele alarm verificatie

Detectors voorzien van een camera (JA-160PC) kunnen automatisch foto’s nemen en versturen van de gebeurtenis in de bewaakte ruimte bij een inbraak. U kunt ook op commando middels de PG output functie op ieder moment een foto maken voor verificatie.

Persoonlijke bescherming

Gebruikers kunnen voor hulp een oproep doen wanneer ze in paniek zijn, gezondheidsproblemen hebben of wanneer er brand is door op een knop te drukken op het bedienpaneel, de nood-oproep-knop of de draadloze afstandsbediening.

Paniek alarm

Als een gebruiker gedwongen wordt het alarmsysteem uit te schakelen, kan deze ongemerkt hulp oproepen tijdens het ingeven van hun code. (1234 = code, tel dan een (1) cijfer op bij het laatste getal, dus: 1235 = paniek alarm). Deze functie is enkel actief als deze in de Jablotron 100 centrale geactiveerd is.

Gebeurtenis-meldingen

Rapporteren van alle gebeurtenissen (events) naar een meldkamer zorgt ervoor dat er een tijdige reactie volgt door een professioneel respons team. De informatie kan ook direct verzonden worden per SMS naar een gebruiker. Directe rapportages zijn geschikt voor het monitoren van stroomuitval, binnenkomende en uitgaande personen, openstandsdetectie etc, etc.

Speciale melding

SMS gebeurtenis ('event') meldingen welke belangrijk kunnen zijn voor de gebruiker, kunnen onafhankelijk worden gemeld van andere functies. Zo is het mogelijk om een (sms of push) bericht te ontvangen wanneer een detector geactiveerd wordt, ongeacht of het Jablotron 100 alarmsysteem aan (armed) staat. Wel zo handig voor openstand-detectie van bijvoorbeeld een garage- of kastdeur.

Bus-bekabelde componenten

Deze zijn verbonden met het systeem door middel van een bus kabel (4 aders). De bus dient voor zowel de voeding als de communicatie. Bus-gevoede apparaten (detectors, bedienpanelen, sirenes, etc.) dienen aangemeld te worden op een positie (adres/zone) in het systeem om te functioneren. Tevens zijn er ook componenten beschikbaar die niet hoeven aangemeld te worden en toch functioneel zijn (relais uitgangsmodules, status indicators, bus scheidingen, etc.).

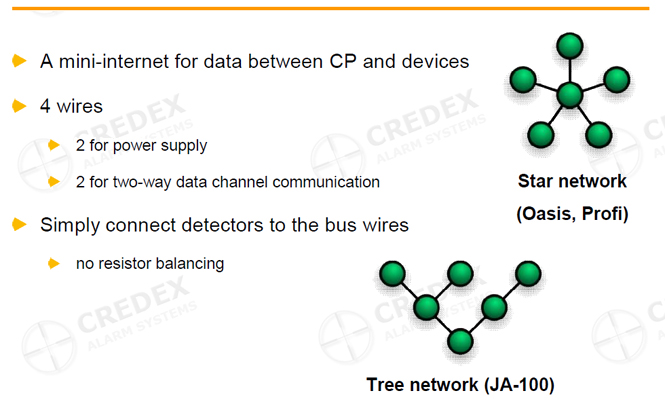

    Figuur 3. Digitaal BUS bedraad systeem met 'Boomnetwerk' topologie:jablotron 100 alarm

Bediening op afstand

Geautoriseerde gebruikers kunnen inbellen op het systeem voor controle of inspectie van de status door een spraakmenu. SMS instructies of inbellen kan gebruikt worden om PG uitgangen in of uit te schakelen. Het Jablotron 100 systeem is ook toegankelijk via de website www.jablotron.com (knop WEB SELF SERVICE). Voor een systeem registratie dient U contact op te nemen met ons.

Rechten voor gebruikers

Het is mogelijk om voor een standaard gebruiker de toegang tot een gebouw te beperken. Het is ook mogelijk om autorisaties toe te kennen aan gebruikers voor het openen van deuren, elektromagneten of om PG uitgangen te activeren. Gebruikers kunnen hun identiteit bewijzen door een code in te geven of een RFID kaart of tag aan te bieden. Door een wekelijkse kalender kan men voorkomen dat men buiten de toegestane tijden het systeem kan uitschakelen.

Administrator

Men kan een groep administrators aanmaken in het paneel. Deze personen kunnen de rechten bepalen voor normale gebruikers. Verschillende secties binnen een gebouw kunnen verschillende administrators bevatten. Standaard is er een administrator in het gebouw die geautoriseerd is om alle rechten voor gebruikers te bepalen.

Service monteur

Gebruikt een speciale service code. De monteur is geautoriseerd om alle systeem instellingen aan te passen met deze code. Het is ook mogelijk om meerdere service monteurs aan te maken in het systeem. Monteurs kunnen verplicht worden om in te loggen tezamen met de administrator van het systeem. Een meldkamer technicus is m.n. een speciaal geval voor service autorisatie. Zij kunnen hun code gebruiken om de toegang tot de meldkamer parameters te krijgen.

Jablotron 100 Systeem Instellingen

De beveiliging van Jablotron staat bekend om zijn uitgebreide instellingen en gebruikersvriendelijkheid. Alle instellingen kunnen gewijzigd worden middels een computer met de F-link software. De computer kan lokaal verbonden worden via een USB kabel of op afstand via het internet. Wij staan u terzijde met de MyCredex Support service voor de systeem instellingen.

Service Modus

Een modus waarin de complete systeem configuratie kan worden aangepast. Wanneer men in de SERVICE modus bezig is, kan men het systeem niet gebruiken (niet beveiligd en geen gebruiker functies actief). Veel instellingen kunnen echter nog gewijzigd worden zonder te hoeven schakelen naar de service mode.

Externe apparaten aansturen

Het systeem is voorzien van programmeerbare PG uitgangen welke gebruikt kunnen worden om elektrische apparaten in of uit te schakelen. PG uitgangen kunnen aangestuurd worden via de bedienpanelen, afstandsbedieningen, detector activatie, gebeurtenissen in systeem (bijvoorbeeld inschakelingen van een sectie), SMS instructies, inbellen van geautoriseerde gebruikers of via het web. Het schakelen van de PG uitgang kan zowel optisch als akoestisch kenbaar gemaakt worden (bij een sirene). Het schakelen van de uitgang kan ook gerapporteerd worden per SMS naar gebruikers of per data transmissie naar de meldkamer.

Elektrische slot aansturen

Een elektrisch slot - verbonden met een PG uitgang - kan geopend worden bij het aanbieden van RFID kaart of code op het bedienpaneel. Het kan ingesteld worden voor individuele gebruikers die geautoriseerd zijn om het slot te openen. De uitgang kan geblokkeerd bij het inschakelen van een sectie, zodat het gevaar niet bestaat dat iemand per ongeluk een gebouw betreed. Deur openingen kunnen worden opgeslagen in het systeemgeheugen, voor een toegangscontrole overzicht van hoe laat en waar personen zich hebben bevonden.

Automatische gebeurtenissen kalender

Het is mogelijk om een automatisch in- en uitschakeling van het systeem of secties te realiseren door een wekelijks tijdschema in te stellen.

Jablotron 100 Onderdelen: draadloze componenten

Een centrale dient te worden voorzien van een radio module om te kunnen communiceren met de draadloze detectoren. Het is mogelijk om 3 radio modules te installeren om een groter bereik van de centrale te realiseren. Alle verbonden met de bus van de centrale. Aangemelde draadloze apparaten worden regelmatig gecontroleerd door de centrale, de zogenaamde 'supervisie'. De ontvangst sterkte en batterij check van een melder is ook een regelmatige controle van de centrale.

GSM kiezer

Biedt een connectie met het mobiele telefoonnetwerk en het internet (mits data op de sim). Vooralsnog is de GSM kiezer de backup voor de LAN verbinding met de MyJablotron cloud. De kiezer kan data versturen naar de meldkamer, gebeurtenissen melden naar gebruikers en bediening op afstand mogelijk maken. De kiezer geeft geautoriseerde gebruikers de mogelijkheid om het systeem op afstand te bedienen met een telefoon spraak menu, SMS instructies of inbellen. Wanneer het systeem is geregistreerd, is het mogelijk om gebruik te maken van de MyJablotron app. Deze 'WEB SELF SERVICE' (WSS) is ook te benaderen via een browser op het adres: www.myjablotron.com.

LAN kiezer

Na registratie van de centrale door Credex geeft de LAN kiezer een internetverbinding met de Jablotron cloud service (WSS). Alle gebeurtenissen in het systeem worden via de LAN gecommuniceerd naar de cloud. Zo kunt u overzichtelijk de historie van gebeurtenissen in uw app inzien. Ook is het mogelijk om gebruik te maken van de web service via een browser op www.jablotron.com (remote bediening, openen deuren, maken van foto’s, etc.). Voor een MyJablotron registratie dient u contact met ons op te nemen. Als de centrale zowel een GSM als LAN kiezer bevat, is het mogelijk om te bepalen welke kiezer de hoogste prioriteit heeft en welke dient als back-up.

Telefoonkiezer

Een telefoonkiezer kan geïnstalleerd worden in de Jablotron 100 centrale als extra module. De kiezer kan data versturen naar een meldkamer via het CID en SIA protocol. Tevens kan deze kiezer gebruikers bellen en de mogelijkheid bieden om het systeem te bedienen door in te bellen (spraak menu). De PSTN kiezer wordt doorgaans gebruikt in dit systeem als back-up kiezer.

Secties

Het systeem kan verdeeld worden in verschillende partities (secties), deze kunnen onafhankelijk van elkaar in- en uitgeschakeld worden. Het is mogelijk om bijvoorbeeld een benedenverdieping in te schakelen en een bovenverdieping uitgeschakeld te laten. Zo blijven de ruimtes boven toegankelijk en is de benedenverdieping beveiligd. Tevens kan het systeem worden toegepast in een bedrijfsverzamelgebouw en hebben mensen het gevoel dat ze enkel hun eigen systeem inschakelen, terwijl ze eigenlijk een systeem delen.

Gemeenschappelijke sectie

De bewaakte sectie kan automatisch controleren of 'slave' secties zijn ingeschakeld. Voorbeeld: Er zijn 4 verschillende kantoren in een gebouw en elk van deze kantoren hebben een eigen sectie (sectie 1 tot en met 4). De 5de sectie is een gemeenschappelijke sectie en wordt automatisch ingeschakeld wanneer de eerste 4 secties zijn ingeschakeld (i.e. de laatste wordt ingeschakeld).

Partieel inschakelen van een sectie

Als gedeeltelijk inschakelen van een sectie is geactiveerd, reageert het systeem niet op een reactie van inbraakdetectoren waarvoor een zogenaamde interne reactie is toegekend. Hierdoor blijft het mogelijk om te bewegen binnen een ruimte, maar is het niet toegestaan om een deur of raam te openen waarop een magneetcontact is bevestigd.

Detector isolatie

Een administrator kan detectoren deactiveren voor een bepaalde sectie wanneer dit genoodzaakt is. Detector de-activatie ('bypass') kan uitgevoerd worden middels F-Link software, de MyJablotron app of via een bedienpaneel met een LCD scherm. Het is niet mogelijk om detectoren te deactiveren welke een paniekalarm activeren.

Bypass (overbruggen)

Overbruggen wil zeggen dat een gebruiker het systeem alsnog kan inschakelen ondanks dat er een contact (bijv. deur of raam) open staat. In dit geval wordt de gebruiker gevraagd om de betreffende melder te overbruggen (d.m.v. bevestiging middels een 2e maal op het knipperende segment te drukken). Er zijn 4 verschillende manieren waarop het Jablotron 100 systeem om kan gaan met 'openstand detectie': 1. altijd inschakelen (automatische detector bypass), wat er ook is; 2. inschakelen met waarschuwing (volgt per sms); 3. inschakelen met bevestiging (nogmaals knipperende segment indrukken); 4. inschakelen kan alleen als alle sensoren dicht zijn en er geen foutmeldingen in het systeem zitten. Het standaard overbruggen van een zone kan ook via de app worden gedaan.


Overtuigd van het Jablotron 100 alarm- en beveiligingssysteem? Of wilt u uw plannen met ons bespreken voordat u een Jablotron gaat kopen? Neem dan gerust contact met ons op. Wij plannen dan samen een bezoek aan onze DEMO ruimte in. Ook zijn wij erkend Jablotron en VEB installateur dus wij kunnen uiteraard ook helpen bij de installatie van uw alarmsysteem.

Heeft u vragen kijkt u dan ook eens onze FAQ waarin de meest voorkomende vragen worden beantwoord.
