Jablotron JA-82K Controle Paneel

Jablotron JA-82K Controle Paneel 3 5 5 1

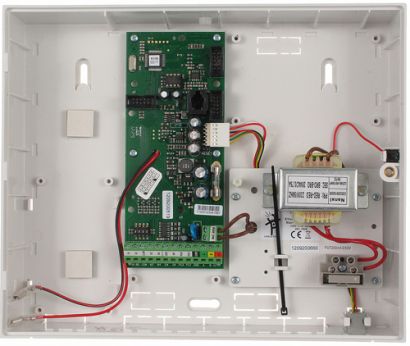

Jablotron JA-82K is de basis configuratie van het OASiS controle paneel (centrale). De centrale biedt de mogelijkheid om verschillende communicatie-modules te integreren (afm. 257 x 215 x 75mm).
Beschikbaarheid: Op voorraad
SKU
JA-82K
€ 99,00 € 81,82

De JA-82K is de basis configuratie van de JA-82K controle paneel. De JA 82K main board heeft een modulaire opbouw structuur waardoor extra functionaliteit kan worden verkregen door het simpelweg inpluggen van de gewenste module. De JA-82K biedt standaard 4 bedrade input mogelijkheden.

Modules
>> De volgende aanvullende modules kunnen worden aangesloten in het paneel:
JA-82R - Een radio module, die 50 draadloze zones/adressen bevat. Deze module maakt het mogelijk dat tot 50 draadloze apparaten van de JA-8x kunnen worden ingeschreven;
JA-82C - Een bedrade ingangsmodule (uitbreiding). Deze module biedt 10 extra bedrade ingangen, waardoor de totale bedrade capaciteit tot 14 bedrade ingangen kan worden uitgebreid.

>> De volgende communicatie modules kunnen worden aangesloten in het paneel:
JA-82Y - Een GSM module die alarm meldingen naar je mobiele telefoon en/of een Alarmcentrale kan verzenden. Tevens biedt deze communicatie via GSM en GPRS toegang op afstand via een (mobiele) telefoon of via het internet (met behulp van de GSMLink web-applicatie);
JA-80V - Een LAN / PSTN communicator die het mogelijk maakt alarm-meldingen via een vaste lijn te verzenden naar alarmcentrales, ook via de LAN (Ethernet). Geeft toegang op afstand via een (mobiele) telefoontoetsenbord of via het internet met behulp van de GSMLink webapplicatie (gecontroleerde toegang verstrekt) - NIET MEER LEVERBAAR;
JA-80X - Een PSTN telefoon spraakkiezer voor alarm spraak-meldingen, Alarmcentrale communicatie en toegang op afstand via een telefoon.

Let op: Alle bovengenoemde modules kunnen worden gebruikt in combinatie, met uitzondering van de communicatie modules: hier kunnen alleen de JA-80V en de JA-80X tegelijk worden aangesloten.


Sectie verdeling
Aangesloten detectoren kunnen worden ingedeeld in 3 secties: A, B of C. Gegeven opdrachten hebben een effect wanneer gedeeltelijke instellingen worent gebruikt, bijvoorbeeld alleen A is ingesteld, A+B is ingesteld, of ABC is ingesteld (deze instellingen zouden geschikt zijn voor woningen waar een instelling zou kunnen betekenen 's middags,' s nachts gaan AB naar de ABC totale instelling), of indien het systeem werd opgesplitst in twee onafhankelijke partities A en B, met een gemeenschappelijk deel C. In het tweede geval, kan elke sectie A of B individueel worden ingesteld en C, wordt automatisch ingesteld als zowel A en B zijn vastgesteld door de gebruikers. Dit zou geschikt zijn voor twee onafhankelijke gezinnen in een huis, of twee bedrijven in een gebouw.

Bediening
Het systeem kan worden geactiveerd of gedeactiveerd door user codes en/of key-tags (toegangskaarten/-labels,
PC-01/02 of 04). In het systeem kunnen tot 50 verschillende gebruikers worden herkend. Elk van de mogelijke 50 gebruikers kan zijn eigen 4-cijferige toegangscode en/of toegangskaart toegewezen krijgen door de beheerder. Het activeren en deactiveren  is mogelijk met een kaart of code of beide, om zo een hoger beveiligingsniveau te verkrijgen wanneer dat nodig is. Ook is het mogelijk om een deel van het gebouw zo te programmeren dat het alleen toegankelijk is voor een bepaalde code of kaart. Het systeem kan ook worden geactiveerd of gedeactiveerd door de draadloze afstandsbediening RC-86.

Programmering
Programmering van het systeem is mogelijk via de keypad (code/toetsenpaneel) en met de computer, hiervoor is de JA-82T interface kabel nodig en de gratis beschikbare OLink software. Programmering via de software is eenvoudiger en overzichtelijker. Verdere mogelijkheden voor programmering zijn via een (mobiele) telefoon of het internet, afhankelijk van de gekozen communicatie module.
Om verbinding te maken een bedraad code/toetsenpaneel of computer, is het controlepaneel uitgerust met een digitale bus die door terminals en RJ-connectors zijn te benaderen.

Uitgangen
Het controlepaneel heeft twee alarm uitgangen: IW = interne (binnen) waarschuwing en EW = externe (buiten) waarschuwing. Beide signalen zijn ook beschikbaar als draadloze signalen.
Er zijn tevens twee programmeerbare uitgangen in het configuratiescherm, PGx en PGy waarvan de taken kunnen worden geconfigureerd. De PG uitgangen zijn niet alleen beschikbaar als fysieke controle-panel terminals (12v), maar ook als radio-signalen voor de controle van de UC en AC-ontvanger uitgangen.
PGx, PGy zijn 2 programmeerbare uitgangen. Wanneer een uitgang geactiveerd wordt zal deze schakelen naar de GND met een maximale belasting van 0,1A/12V. De fabrieksinstelling van de PGx is de functie aan/uit die je vanaf het keypad kan bedienen via het toetsen *81 / *80 of met de pijltoetsen. De fabrieksinstelling van de PGy uitgang is geactiveerd wanneer het systeem is gewapend. De status van de PGx en PGy uitgang is draadloos via radiosignaal verstuurd voor de UC en AC modules.
Bedraad via controle paneel: relais maakt enkel de min, voeden uit U+. De relais wordt aangesloten op 12V (U+ of adapter) en min op de PGx / PGy. Die wordt gelinkt naar de GND bij activatie.

Er is ruimte voor een 12V, 2.2 Ah back-up batterij (niet inbegrepen).


Specificaties
• Voeding 230 V / 50 Hz, max 0,1 A, KLASSE BESCHERMING II
• Afm: 257 x 215 x 75
• Back-up batterij 12 V, 2.2 Ah
• Back-up vermogen maximale continue belasting 0,4 A, onderbroken belasting 1 A voor max. 15 minuten
• Aantal bedrade inputs 4 (of 14 indien een JA-82C is aangesloten), dubbel gebalanceerde ingangen
• Externe waarschuwing output EW *omschakelen naar GND, Max. 0.5A
• Interne waarschuwing output IW *omschakelen naar GND, Max. 0.5A
• Programmeerbare uitgangen * PGX, PGY Max. 0,1 A, omschakelen naar GND, programmeerbare functietoetsen
• Gebeurtenissen geheugen 255 meest recente gebeurtenissen, inclusief datum en tijd stempelen
• Communicatie frequentie (JA-82r) 868 MHz
• Veiligheidsklasse 2 volgens EN 50131-1, EN 50131-6 en EN 50131-5-3
• Werkomgeving II. interne (-10 tot +40 ° C) - conform EN 50131-1
• Radio uitstoot ETSI EN 300220
• EMC EN 50130-4, EN 55022
• Elektrische veiligheid EN 60950-1
