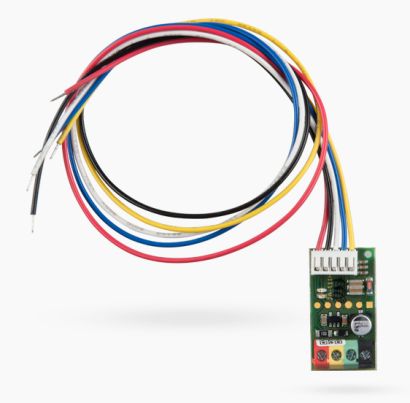

JA-111H-AD TRB Bus systeem controle module

De module JA-111H-AD (arm/disarm) en -TRB (TRouBle) is ontworpen voor de aansluiting van een willekeurig bedieningsapparaat met contact- of impulsuitgangen op het 100 systeem en voorziet het van voeding uit de bus aansluiting.

Afm: 16x30x12mm

JA111H-AD TRB - Arm / Disarm / Trouble

Beschikbaarheid: Op voorraad
SKU
JA-111H-AD TRB

Lees de REVIEWS

Gratis VERZENDEN > € 150,-

15 Dagen RETOURRECHT

HelpDesk 020 7372 372

JA-111H-AD TRB Busmodule voor Arm / Disarm

Deze inbouwmodule kan direct worden geïntegreerd in het besturingsapparaat.

Eén ingang van de module beschikt over een vast sabotagesignaal, enkele ingestelde signalen kunnen worden geselecteerd voor de tweede ingang en de derde ingang dient of om een storing van het aangesloten apparaat te melden, of kan worden gebruikt als de tweede besturingsgeleider met een vast "Uitschakelen"-signaal.

  • De module kan worden gebruikt om programmeerbare PG-uitgangen te besturen.
  • Hiermee kunt u een minimum activeringstijd voor de controller (0,1 s - 300 s) instellen.
  • De detector beschikt over impulsactivering voor duale geleiderbesturing alsmede statusbesturing voor ééngeleiderbesturing.
  • De module vormt een component van het systeem JABLOTRON 100, is adresseerbaar en neemt in het systeem één positie in.


Specificaties

Compatibel met F-Link 1.4.0 of hoger
Voeding via de bus van het bedieningspaneel 12 V (9 – 15 V)
Verbruik van de back-up (standby) modus 5 mA + verbruik van het aangesloten bedieningsapparaat
Actueel verbruik voor kabelselectie 12 mA + verbruik van het aangesloten bedieningsapparaat
Maximaal toelaatbare belasting door de aangesloten controller 50 mA
Maten 16 x 30 x 12 mm
Classificatie veiligheidsniveau 2 / milieu klasse II
In overeenstemming met EN 50131-1, EN 50131-3 (ACE type B)
Bedrijfstemperatuurbereik -10 tot +40 °C
Deze voldoet ook aan de eisen van EN 50130-4, EN 55022
JA-111H-AD TRB Manual NL
JA-111H-AD TRB Manual NL (304.88 KB) Downloads
JA-111H-AD TRB Manual EN
JA-111H-AD TRB Manual EN (601.68 KB) Downloads
