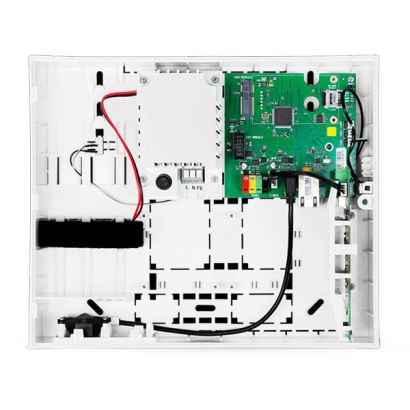

Jablotron JA-103KR Zentrale inklusive LAN-Übertargungsgerät

Das Kernelement des Sicherheitssystems JABLOTRON 100+. Eine JA-103KR Zentrale bietet flexible Einstellungen und eine breite Palette an Funktionen und mit benutzerfreundlicher MyJablotron-App.

+ MyCredex Support = Lebenslanger online Supportservice

Verfügbarkeit: Auf Lager

Artikelnummer

JA-103KR

Partnerprogramm Rabatt Kundenservice Widerrufsrecht

Befreiung von der MwSt Weltweiter Versand Helpdesk +31 207 372 372

Upgrade-Optionen:

Keine

JA-194Y LTE - 4G Data Only +

JA-194Y - 4G Modul +

Menge

Haben Sie eine Frage zu diesem Produkt?

Frage stellen

Einzelheiten

Jablotron JA-103KR bietet eine flexible Lösung und macht den Schutz kleiner Räumlichkeiten, größerer Familienhäuser, Büros und Unternehmen einfach.

Es ist mit einem JA-111R-Radiomodul ausgestattet. Die gewünschten Settings werden mit F-link Software programmiert.

Die JA-103KR Zentrale bietet

bis zu 50 kabellose oder BUS-verdrahtete Zonen
bis zu 50 Benutzercodes
bis zu 8 Abschnitte
bis zu 32 programmierbare Outputs
20 unabhängige Kalender
Systemberichte für 8 Benutzer über SMS
5 Nutzer haben die Option auf Voice- und SMS-Berichte
4 ARC-Einstellungen

Die JA-103K Zentrale hat

1 x Klemmleiste für den Anschluss mit dem Bus
1 x Anschluss für ein eingebautes Funkmodul (JA-111R)
1 x Anschluss für einen GSM/GPRS-Übertragungsgerät (JA-194Y oder JA-194Y LTE)

Die Zentrale bietet auch Funktionen wie

Wartung
Tag-/ Nachtmodus
Kurze Abbruchsreaktion
Automatische Einstellung
Erweiterte Zeitschaltuhrfunktionen

Vergleichen Sie die 100K/103K mit der 106K/107K -Zentrale

JA-100KR	JA-103KR	Vergleich Zentralen	JA-106KR	JA-107KR
868 MHz	868MHz	Kommunikationsprotokoll (Modul nicht inbegriffen)	868 MHz	868MHz
32	50	Drahtlose oder BUS-verdrahtete Zonen	120	230
32	50	Anzahl der Benutzercodes	300	600
4	8	Anzahl der Abschnitte	15	15
4	32	Anzahl der programmierbaren Ausgänge (PG)	32	128
10	20	Anzahl der unabhängigen Kalender	20	64
8	8	Benutzer die Systemberichte per SMS erhalten	30	50
268 x 225 x 83	268 x 225 x 83	Abmessungen in mm	360 x 300 x 105	360 x 300 x 105
JA-191Y Modul	JA-194Y Modul	GSM / GPRS-Kommunikator	Ja - 2G	JA-194Y
Ja	Ja	Eingebauter LAN-Kommunikator	Ja	Ja
Ja	Ja	MyJablotron-App	Ja	Ja

ncp insert Zertifizierung

Technische Daten des JA-103K

Control panel power supply	~ 110 – 230 V/50 – 60 Hz, max. 0.28 A with fuse F1.6 A/250 V, Protection class II
Back-up battery	12 V; 2.6 Ah (lead gel)
Maximum battery charging time	48 h
BUS voltage (red - black)	12.0 to 13.8 V
Maximum continuous current consumption from the control panel	1000 mA
Max. continuous current consumption for back-up 12 hours	Without GSM communicator	LAN – OFF: 115 mA LAN – ON: 88 mA
	With GSM communicator	LAN – OFF: 80 mA LAN – ON: 53 mA
Max. continuous current consumption for back-up 24 hours	Without GSM communicator	LAN – OFF: 21 mA
	With GSM communicator	LAN – OFF: 17 mA
Maximum number of devices	50
LAN communicator	Ethernet interface, 10/100BASE
Dimensions	268 x 225 x 83 mm
Weight with/without AKU	1844 g/970 g
Reaction to invalid code entry	Alarm after 10 wrong code entries
Event memory	Approx. 7 million latest events, including date and time
Power supply unit	Type A according to EN 50131-6 T 031 note: In case of a main power failure is the system backed up for 24 hours and at the same time is a failure report sent to the ARC.
GSM communicator	850 / 900 / 1800 / 1900 MHz
Classification	Security grade 2 according to EN 50131-1
Operational environment	Environmental class II (indoor general) according to EN 50131-1
Operational temperature range	-10 °C to +40 °C
Average operational humidity	75 % RH, non-condensing
Complies with	EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3+A1, EN 50131-6 ed. 2+A1, EN 50131-10, EN 50136-1, EN 50136-2, EN 50581
Radio operating frequency (with the JA 11xR module)	868.1 MHz
Radio emissions	ETSI EN 300 220-1,-2 (module R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM)
EMC	EN 50130-4 ed. 2+A1, EN 55032 ed. 2, ETSI EN 301 489-7
Safety conformity	EN 62368-1+A11
Caller identification (CLIP)	ETSI EN 300 089
Operational conditions	ERC REC 70-03
Certification body	Trezor Test s.r.o. (no. 3025)

Rezensionen

Blogeinträge (1)

Jablotron 100 Home Assistant Integration

Produktfragen 2

Produktfragen

Wie viele Stunden kann der Akku bei einem Stromnetzausfall Strom für die Alarmanlage zur Aufrechterhaltung der Funktionsfähigkeit liefern?

Frage von: Armin Münzinger An 23.10.2025, 13:47

Gute Frage, das hängt zunächst von der Batterie ab. Wie viele Amperestunden (Ah) hat sie?

Dann ist es wichtig zu wissen, wie viele Komponenten mit Strom versorgt werden müssen.

Die Betriebszeit t in Stunden für eine 2,3-Ah-Batterie:

t = Kapazität (Ah) / Stromstärke (A)

Stromaufnahme - Betriebszeit - Hinweis
100 mA (0,1 A) - 23 Stunden - Kleine Zentrale im Standby-Modus
200 mA (0,2 A) - 11,5 Stunden - Mit Zusatzmodulen
500 mA (0,5 A) - 4,6 Stunden - Zentrale mit GSM/IP
1 A - 2,3 Stunden - Bei Alarm mit Sirene

Realistische Korrektur
In der Praxis liefern Batterien oft 80–90 % ihrer Nennkapazität, insbesondere bei höheren Entladeraten.
Daher ist die praktische Betriebszeit in der Regel 10–20 % kürzer als in der Tabelle angegeben.

Fazit (zusammengefasst):
Eine 12-V/2,3-Ah-Batterie hält eine Alarmanlage betriebsbereit:
Bei geringem Verbrauch (100–200 mA) ca. 10–20 Stunden.
Bei höherem Verbrauch (0,5–1 A) nur 2–5 Stunden.

MfG

Antwort von: Frank Ligthart (Admin) An 24.10.2025, 11:55

>> Est-ce que cette centrale est compatible avec les détecteur de fumée JA-85ST ?
>> Is this control panel compatible with JA-85ST smoke detectors?
>> Ist diese Steuereinheit mit den Rauchmeldern JA-85ST kompatibel?

Frage von: Py Gérard An 29.10.2024, 08:26

>> Non, tous les composants OASiS 80 ne sont pas compatibles avec la série Jablotron 100. Les composants OASiS 80 ne peuvent être enregistrés qu'avec le module radio JA-110R-80 pour les centrales 100.
>> Nein, nicht alle OASiS 80-Komponenten sind mit der Jablotron 100-Serie kompatibel. Nur mit dem JA-110R-80-Funkmodul für die 100er-Zentralen können die OASiS 80-Komponenten angemeldet werden.
>> No, all OASiS 80 components are not compatible with the Jablotron 100 series. Only with the JA-110R-80 radio module for the 100 control panels the OASiS 80 components can be enrolled.

Antwort von: FM Ligthart (Admin) An 29.10.2024, 11:13
