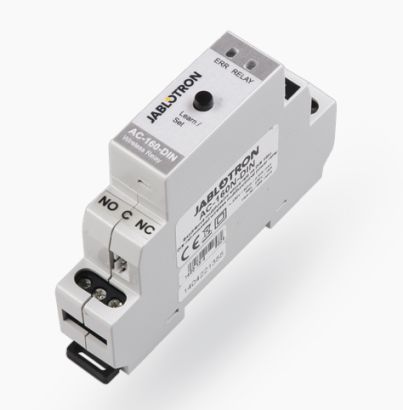

Jablotron AC-160 DIN kabelloses Relais (max. 16A, 250V AC / 24V DC)

Das Jablotron AC-160 DIN kabelloses Multifunktions-Relais für eine DIN-Schieneninstallation kann als eigenständiges Gerät ohne Verbindung zu einer Zentrale installiert werden.

Verfügbarkeit: Auf Lager
SKU
AC-160-DIN

Befreiung von der MwSt.

Weltweiter VERSAND

HelpDesk +31 20 7372 372
Mo bis Sa 09:00 - 22:00

AC-160-DIN Kabelloses Multifunktionsrelais für die DIN-Schieneninstallation

Es bietet ein Schaltkontaktrelais mit galvanischer und Sicherheitsisolierung zum Schalten von 230 V / 16 A  Strombelastungen. Das Relais kann auf den Status der PG-Ausgänge der Zentrale oder auf die Aktivierung von Geräten der JA-15x-Serie mit unidirektionaler Kommunikation reagieren, die direkt im Relais registriert sind. Die Antwort kann aus fünf Modi ausgewählt werden - Standard-NATURAL-Funktion (erweiterte Kopie), IMPULSE, STATUS CHANGE, SWITCH OFF und BLOCK.

Das Relais verfügt auch über einen Knopf für die direkte manuelle Änderung des Modus. So können Sie ein Firmware-Update über den USB-Port durchführen.

Es wurde für die Installation auf einer DIN-Schiene entwickelt. Es nimmt eine Position (Zone) im System ein.


Technische Daten

Stromversorgung ~ 230 V / 50 Hz, Schutzklasse II.
Interner Stromverbrauch 0.4 W / max. 1.5 W
Belastbarkeit der Leistungsrelaiskontakte:
(galvanisch isoliert von den Kontrollterminals) Schutzklasse II:
   Max. geschaltete Leistung 250 V AC / 24 V DC
   Widerstandslast (cosφ=1) max. 16 A
   Induktiv, kapazitive Lasten (cosφ=0.4) max. 8 A
   Halogenbeleuchtung max. 1000 W
  Minimale geschaltete DC-Stromleistung 0.5 W
Kabelquerschnitt max. 2 x 1.5 mm2; max. 1 x 2.5 mm2
Maße 18 x 90 x 65 mm, 1 DIN Modul
Umwelt gemäß II. Innen, allgemein, gemäß EN 50131-1
Einsatztemperaturbereich -10°C bis +40°C
Ingress-Schutzklasse IP20, IP40 für das Frontpanel (EN 60529)
Gemäß ETSI EN 300 220-1, EN 60950-1, EN 60947-6-1, EN 50581.
