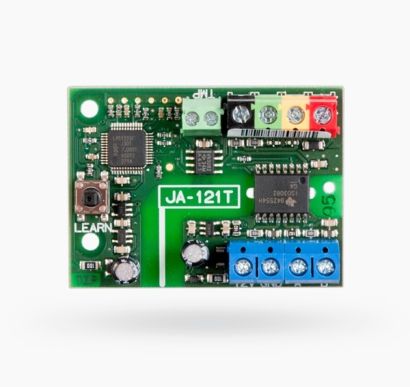

Jablotron JA-121T BUS-Interface RS-485

Das JA-121T-Modul ist ein universeller Adapter auf RS-485 für andere Systeme. Es ermöglicht den Anschluss des JABLOTRON 100-Systembusses an eine serielle RS-485-Leitung und umgekehrt.

Maße: 52 x 38 x 14mm

Verfügbarkeit: Auf Lager
SKU
JA-121T

Befreiung von der MwSt.

Weltweiter VERSAND

HelpDesk +31 20 7372 372
Mo bis Sa 09:00 - 22:00

Eine möglich Anwendung kann z.B. der Anschluss an ein Smart-Home-System sein. Es enthält galvanisch getrennte Stromkreise für 4 kV. Daten werden im Falle einer Statusänderung oder auf Anfrage gesendet. Im passiven Modus werden Daten nur auf Anfrage gesendet.

Das Modul ist adressierbar und nimmt eine Position im System ein


Technische Daten

Stromversorgung über BUS der Zentrale 12 V (9 - 15 V)
Modulverbrauch im Leerlauf 10mA
RS-485 Ausgangsteil 5V (4.75 bis 5.25V)
Galvanische Isolierung 4kV Bus / RS-485
Maximale Kabellänge des TMP-Terminals 3m
Betriebsmodi je nach internen Einstellungen ASCII Interface 9600bd / Altonica-Kommunikator
Maße: 52 x 38 x 14 mm
Umweltklasse gemäß EN 50131-1 II. Allgemein innen
Einsatztemperaturbereich -10°C bis +40°C
Sicherheitsstufe 2 gemäß EN 50131-1, EN 50131-3,
Entspricht auch den Anforderungen von EN 50130-4, EN 55022, EN 60950-1
JA-121T Manual EN
JA-121T Manual EN (234.12 KB) Herunterladen
