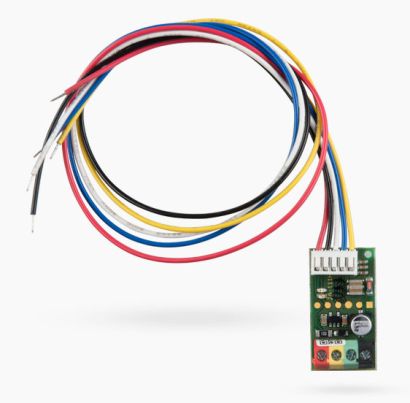

Le module JA-111H TRB est conçu pour la connexion de tout détecteur filaire (avec sorties par contact ou impulsions) au système JABLOTRON 100 et l'alimente. C'est un module embarqué qui peut être monté dans un détecteur filaire. Il indique également un dysfonctionnement ou l'état d'un appareil.
Interface de module de bus JA-111H TRB pour détecteur de fil
Ce module intégré peut être directement intégré au détecteur.
Une entrée du module a un signal de sabotage fixe, la deuxième entrée rapporte un signal d'alarme et la troisième entrée est utilisée pour signaler un défaut d'un appareil connecté ou pour signaler un signal spécial « Masquage » (pour les détecteurs dotés d'une fonction Anti-masquage. ).
Le module peut également être utilisé pour le raccordement d'un détecteur de volet roulant CT-01.
Le module peut être utilisé pour contrôler les sorties PG programmables.
Il prend en charge le réglage d'un temps d'activation minimum pour le déclenchement de l'alarme (0,1 s - 300 s).
Le détecteur présente un état ainsi qu'une activation par impulsion.
Le module est un appareil du système JABLOTRON 100, est adressable et occupe une position dans le système.
Spécifications JA-111H TRB
Compatible avec
F-Link 1.4.0 ou supérieur
Pouvoir
via le centrale bus 12 V (9 - 15 V)
Consommation en mode sauvegarde (inactif)
5 mA + consommation de l'appareil de contrôle
Consommation de courant pour la sélection des câbles
12 mA + consommation du dispositif de commande
Charge maximale acceptable par la commande connectée
